电缆固定头&变径环

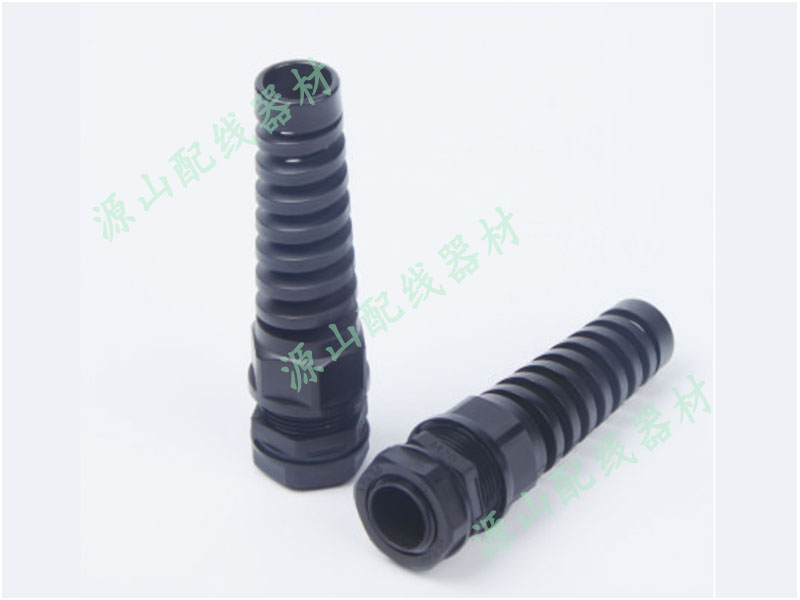

耐扭尼龙电缆接头

欢迎订购:0755-27787769

螺牙规格:公制牙(Matric)、PG牙、G(PF/BSP/PS)牙、NPT牙。

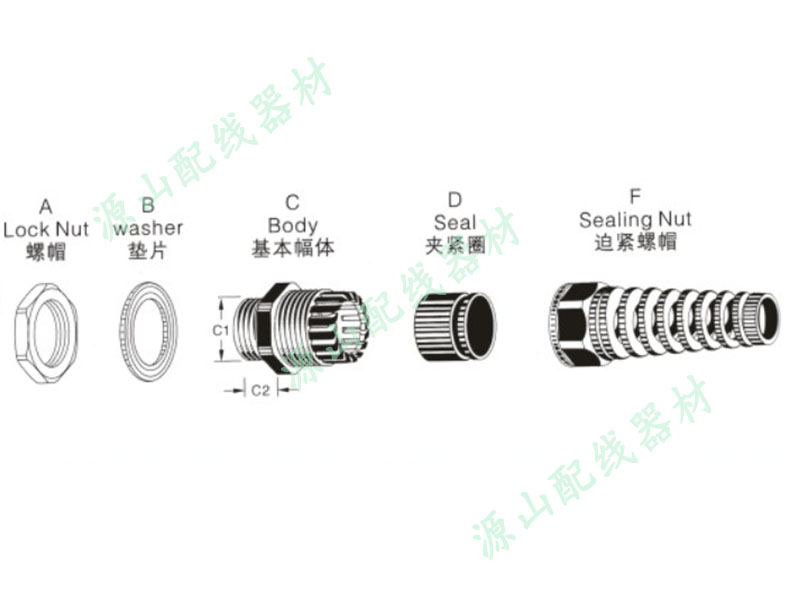

产品材质:A.C.E.F部分采用UL认可之尼龙PA66(防火等级UL94V-2)制成;
(可定UL认可的V-0防火等级尼龙原料);
B.D部分采用三元乙丙耐候橡胶制 成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学于抗腐蚀橡胶)。
保护等级:IP68-10

工作温度:静态-40°C至100°C,或瞬间可耐热至120°C;动态-20°C至 80 °C,或瞬间可耐热至100 °C。
产品特性:特殊夹紧爪与夹紧圈之设计,夹紧电缆范围大,抗压力特 强,可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
颜色种类:黑色、灰色,其它颜色可定做。

注:特殊规格需要请联系工厂


型号
Item. No.
螺牙规格
Thread
电揽范围
Cable Range
Φ(mm)
螺纹外径
Thread O.D.
C1(mm)
螺纹长度
Thread Length
C2(mm)
扳手径
SpaSize
A&F(mm)
包装
Std.Pkg
(pcs)
SR-M12 M12×1.5 3-7 12 8.5 18/19 50
SR-M12L M12×1.5 3-7 12 15 18/19 50
SR-M16 M16×1.5 4-10 16 10 22/22 50
SR-M16L M16×1.5 4-10 16 15 22/22 50
SR-M18 M18×1.5 4-10 18 10 24/22 50
SR-M18L M18×1.5 4-10 18 15 24/22 50
SR-M20 M20×1.5 6-12.5 20 10 27/24 20
SR-M20L M20×1.5 6-12.5 20 15 27/24 20
SR-M25 M25×1.5 8-13.5 25 11.6 33/27 20
SR-PG7 PG7 3-7 12.5 8 17/19 50
SR-PG9 PG9 3-7.5 15.2 8.2 22/19 50
SR-PG11 PG11 4-10 18.6 10 24/22 50
SR-PG13.5 PG13.5 6-12.5 20.4 10 27/24 20
SR-PG16 PG16 8-14 22.5 10.8 30/27 20
SR-PG19 PG19 8-14 24 10.8 30/27 20
SR-PG21 PG21 10-18 28.3 12 36/33 20
