型号 Item No. |

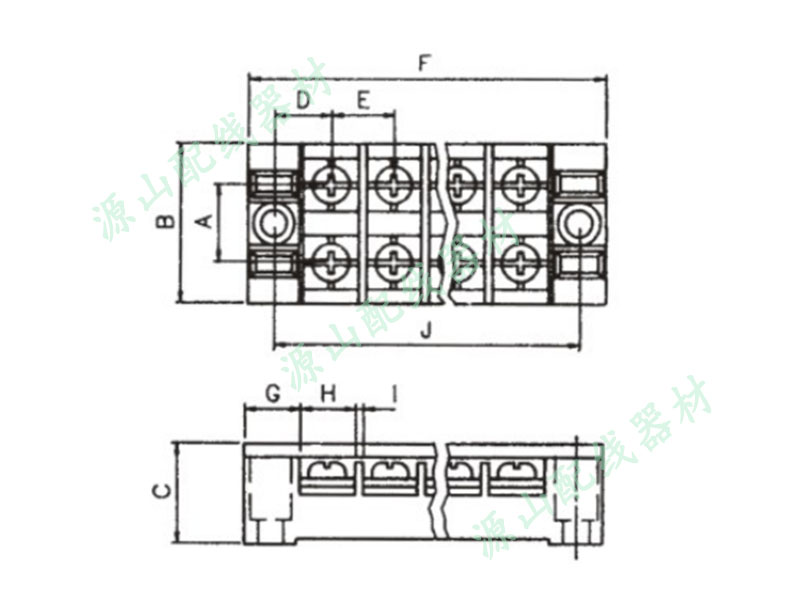

尺寸 Dimension(mm) |
螺丝尺寸 Screw Size |
|||||||||
A | B | C | D | E | F | G | H | I | J | ||
3P25A | 14.5 | 30 | 19 | 11 | 12 | 56 | 11 | 10.5 | 1.5 | 46 | M4 |
4P25A | 14.5 | 30 | 19 | 11 | 12 | 68 | 11 | 10.5 | 1.5 | 58 | M4 |
6P25A | 14.5 | 30 | 19 | 11 | 12 | 92 | 11 | 10.5 | 1.5 | 81 | M4 |
12P25A | 14.5 | 30 | 19 | 11 | 12 | 164 | 11 | 10.5 | 1.5 | 153 | M4 |
3P15A | 14 | 22 | 18.5 | 9.5 | 9 | 47 | 11 | 7.5 | 1.5 | 37 | M3 |
4P15A | 14 | 22 | 18.5 | 9.5 | 9 | 56 | 11 | 7.5 | 1.5 | 46 | M3 |
6P15A | 14 | 22 | 18.5 | 9.5 | 9 | 74 | 11 | 7.5 | 1.5 | 64 | M3 |
8P15A | 14 | 22 | 15 | 9.5 | 9 | 89 | 11 | 7.5 | 1.5 | 82 | M3 |
12P15A | 14 | 22 | 18.5 | 9.5 | 9 | 128 | 11 | 7.5 | 1.5 | 118 |
M3 |
